Описание
Эффективная система сжигания газа для промышленных котельных. Работает в прогрессивном режиме регулирования мощности. Поставляется со стандартной огневой головой, пластиковым воздухозаборником и газовой рампой. Благодаря автоматизированному управлению безопасна и надежна в эксплуатации. Мощный вентилятор нагнетает поток воздуха под стабильным давлением, поддерживая ровное горение пламени, без пульсаций.
Основные параметры:
- сжигание природного газа,
- 2-ступенчатое прогрессивное регулирование мощности в диапазоне 295-3800 кВт,
- класс пыле-, влагозащиты электрических компонентов: IP40,
- допустимые рабочие температуры: -10…+50 °C, влажность не более 80%.
Область применения

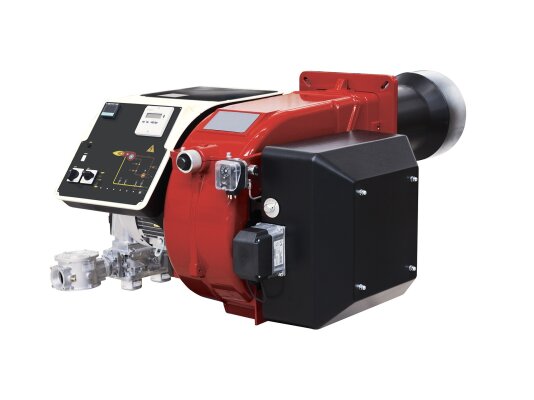

Газовая горелка CIB Unigas G380A M.PR.SR.RU.A.8.50.EA, арт: 2616507 совместима с котлами широкой линейки производителей. Встраивается в промышленные системы отопления, водогрейные установки, печи, паро-, теплогенераторы мощностью до 3040 кВт.
Конструкция и особенности
- Газовая горелка собрана в корпусе из алюминиевого сплава, в который встроен высокопроизводительный центробежный вентилятор с мощным электродвигателем. За счет принудительной подачи воздуха на горение горелка совместима с котлами с низким и высоким противодавлением в камере сгорания. Достаточность поступающего на горение воздуха контролируется датчиком-реле.
- Горелка комплектуется стандартной огневой головой длиной 487 мм. Её положение может регулироваться, позволяя точно установить горелку в теплогенераторах с разной толщиной передней стенки. По объему эмиссии NОx горелка соответствует 2 классу экологичности по стандарту EN 676 (120 мг/кВтч).
- Воздух и газ направляются по отдельным каналам внутри головы сгорания и пересекаются в топке. Искра, воспламеняющая газовоздушную смесь, выдается электродами и высоковольтным трансформатором. Положение воздушной заслонки и дроссельного газового клапана изменяется под управлением сервоприводов.
- Отдельный электрический блок с эргономичной панелью управления упрощает настройку и эксплуатацию, позволяет оператору контролировать каждую стадию горения.
- Встроенный блок автоматики управляет всеми функциями и подключенными устройствами, контролирует точную последовательность этапов розжига и горения, блокирует систему при рисках утечек и неполадках.
- Горелка работает в прерывистом режиме (при использовании блока автоматики LMV2x), с перезагрузкой каждые 24 часа для проверки встроенных компонентов безопасности на работоспособность. Топочный автомат LMV3x предусматривает непрерывную работу.
- Реле давления газа контролирует давление рабочей среды и подает сигнал менеджеру горения о несоответствии давления заданным параметрам для блокировки системы.
- Горелка входит в линейку устройств с электронным управлением, одним видом топлива (газ), без инвертора.
- В комплект поставки входит газовая рампа с двумя э/м отсечными клапанами, реле максимального давления и блоком контроля герметичности. Параметры присоединения: Rp 2.
Регулирование мощности
Газовая горелка работает в 2-ступенчатом прогрессивном режиме, с плавным переходом между ступенями. После запуска включается режим малого горения. Через несколько секунд активируется двухступенчатый режим и горелка, с учетом команды внешнего термостата, увеличивает или уменьшает мощность.
Преимущества:
- сжигание газа с высоким КПД, низкими выбросами NОx,
- встроенный вентилятор, нагнетающий стабильный, мощный поток,
- регулирование тепловой мощности в широком диапазоне,
- легкая адаптация под конструктивные особенности котла,
- оснащение газовой рампой с реле, контролем герметичности,
- удобство настройки и контроля за работой горелки,
- быстрый доступ к обслуживаемым компонентам.
Место установки
Газовая горелка устанавливается в закрытых вентилируемых помещениях. Для безопасной и эффективной работы горелки необходимо исключить дефицит воздуха, скопления пыли, повышенную влажность. Не допускается размещение лаков, агрессивных веществ, легковоспламеняющихся предметов.
