Описание

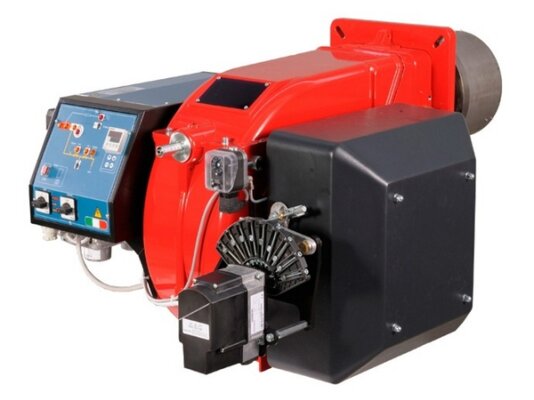

Газовая горелка CIB Unigas G400A M.PR.SR.RU.A.8.50.EA, арт: 2669125 разработана с учетом европейских стандартов безопасности и экологичности. Обеспечивает эффективное сжигание природного газа с низким уровнем эмиссии NОx. Поддерживает плавно-двухступенчатый (прогрессивный) режим регулирования мощности в диапазоне от 580 до 4000 кВт.

Применение

Газовая горелка CIB Unigas совместима с котлами разных типов и конструкции. Встраивается в отопительные, водогрейные котлы, печи, паро-, теплогенераторы, технологические установки мощностью до 3200 кВт.

Подробнее о горелке

• Газовая горелка оснащена эргономичным алюминиевым корпусом с удобным доступом к основным компонентам для настройки и обслуживания. В конструкцию встроен центробежный вентилятор с электродвигателем. Система принудительного наддува поддерживает стабильный и достаточный поток воздуха на горение, что способствует легкому преодолению сопротивления топки.
• Стандартная голова сгорания длиной 500 мм регулируется по глубине вылета, что упрощает установку горелки в котел. По объему выбросов NОx горелка соответствует 2 классу экологичности по EN 676 (120 мг/кВтч).
• Топочный автомат управляет всеми устройствами и отвечает за безопасность горения. Режим работы – прерывистый, с контролируемым перезапуском не реже одного раза в 24 часа (при использовании менеджера горения LMV2x) или непрерывный с автоматикой LMV3x.
• Электрощит с панелью управления упрощает настройку системы и позволяет оператору контролировать каждую стадию работы горелки.
• Воздух и газ направляются по раздельным каналам внутри головы сгорания, пересекаются в топочной камере. Для поджига газовоздушной смеси с помощью повышающего трансформатора и электродов выдается искра зажигания (возможно использование запальной горелки).
• Управление воздушной заслонкой и дроссельным газовым клапаном осуществляется с помощью сервоприводов. Достаточность давления воздуха и газа контролируется датчиками-реле.
• Горелка входит в серию устройств с электронным управлением, одним видом топлива (газ), без инвертора. Модель с пластиковым воздухозаборником.
• В комплектацию входит газовая рампа с 2 газовыми э/м клапанами, реле максимального давления и блоком контроля герметичности. Параметры подключения газа: Rp 2.

Регулирование мощности

Мощность регулируется в прогрессивном режиме. Переход между малым и большим горением происходит плавно. После запуска горелка работает на первой ступени, через несколько секунд активируется двухступенчатый режим. Горелка, управляемая внешним термостатом, увеличивает или уменьшает мощность.

Преимущества:

• эффективное сжигание природного газа,
• низкий выход оксидов азота,
• регулирование тепловой мощности в широком диапазоне,
• высокопроизводительный вентилятор, устойчивое горение пламени,
• легкая адаптация под конструкцию котла,
• блок клапанов с контролем герметичности и реле,
• компактный, эргономичный дизайн.

Условия эксплуатации

Газовая горелка рассчитана на эксплуатацию в условиях температур -10…+50 °C и относительной влажности не более 80%. Рабочее помещение должно вентилироваться. Нельзя размещать горелку в местах со скоплениями пыли, повышенной влажностью, вблизи с легковоспламеняющимися предметами.
