Описание

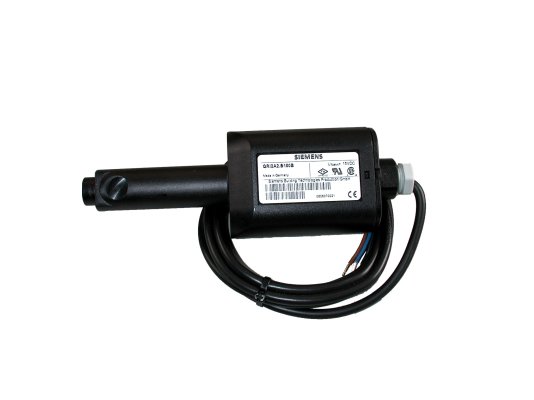

ИК-датчик пламени CIB Unigas QRI2B2.B180B1, арт: 2510027 обеспечивает непрерывный контроль пламени при работе газовой, жидкотопливной горелки любой мощности, функционирующей в продолжительном или прерывистом цикле. Подсоединяется к менеджеру горения для передачи сигналов об обнаружении пламени. Принцип действия основан на регистрации инфракрасного излучения.
Характеристики и особенности:
- обнаружение инфракрасного излучения пламени,
- боковая видимость,
- высокий уровень чувствительности (установка за отражательной пластиной),
- встроенный усилитель сигнала,
- невосприимчивость к искре поджига и другим посторонним световым помехам,
- совместимость с автоматами горения с повторно-кратковременным и постоянным циклом,
- комплектация резиновым уплотнением для вибростойкой, надежной фиксации,
- простота установки и подключения,
- длина стационарного кабеля электропитания – 180 мм,
- степень защиты от воздействия пыли и влаги – IP54.
Подробнее о датчике
Датчик собран в компактном пластмассовом корпусе длиной 75,5 мм с интегрированным усилителем сигнала пламени. Фотоэлемент, реагирующий на инфракрасное излучение пламени, защищен от внешних воздействий, перепадов температур. Линзы установлены в пыленепроницаемом положении. К корпусу прикреплен трехжильный кабель для подсоединения к блоку автоматики. Датчик совместим с топочным автоматом LMV5. Надежная фиксация на горелку осуществляется с помощью фланца и хомута.
Условия эксплуатации
Датчик пламени рассчитан на работу в условиях температур окружающей среды -20…+60 oC и относительной влажности 95%. Недопустимо образование конденсата, обледенение корпуса датчика, попадание воды.
