Описание

Мощная промышленная горелка для сжигания природного газа с прогрессивным регулированием мощности и стандартной огневой головой. Работает в автоматизированном режиме, что способствует эффективной и безопасной эксплуатации. Благодаря встроенному вентилятору поддерживает стабильное горение в любых топках.

Основные параметры:

• сжигание природного газа,
• 2-ступенчатое прогрессивное регулирование мощности в диапазоне 740-6850 кВт,
• пыле-, влагозащита встроенных электрических компонентов: IP40,
• температура окружающей среды: -10…+50 °C, влажность не более 80%.

Широкий спектр применения

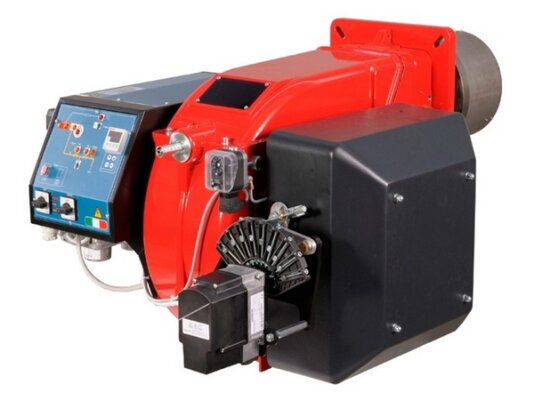

Газовая горелка CIB Unigas H685A M.PR.SR.RU.A.8.50.EA, арт: 3855457 совместима с котлами разных типов и конструкции. Используется в промышленных котлах отопления, нагрева воды, печах, паро-, теплогенераторах, технологических установках мощностью до 5480 кВт.

Комплектация и особенности горелки

• Газовая горелка оснащена высокопроизводительным центробежным вентилятором с мощным электродвигателем для подачи достаточного и стабильного потока воздуха на горение. Благодаря эффективной системе наддува горелка подходит для котлов с низким и высоким сопротивлением в камере сгорания. Достаточность воздуха для горения контролируется датчиком-реле.
• Горелка комплектуется головой сгорания стандартной длины. Её положение может регулироваться для адаптации горелки под особенности котла, эффективного сжигания газа. По объему выбросов NОx горелка соответствует 2 классу экологичности (120 мг/кВтч).
• Воздух и газ направляются по раздельным каналам внутри головы сгорания, затем смешиваются в топке для зажигания пламени. Искра розжига выдается электродами и высоковольтным трансформатором (возможно использование запальной горелки). Управление воздушной заслонкой и дроссельным газовым клапаном осуществляется с помощью сервоприводов.
• Работой газовой горелки управляет менеджер горения. Микропроцессорное устройство контролирует все этапы розжига, горения, обеспечивает слаженное взаимодействие подключенных устройств. Блокирует систему при неполадках и скачках напряжения.
• Режим работы горелки – прерывистый, с перезапуском каждые 24 часа для самодиагностики системы (при использовании блока автоматики LMV2x). LMV3x предусматривает непрерывную работу.
• Отдельный электрический блок с эргономичной панелью управления позволяет пользователю контролировать каждую фазу работы.
• Реле давления газа отслеживает давление рабочей среды и сигнализирует блоку управления о недопустимом отклонении для блокировки системы.
• Горелка входит в линейку устройств с электронным управлением, одним видом топлива (газ), без инвертора.
• В комплектацию входит газовая рампа с 2 электромагнитными отсечными клапанами, реле максимального давления и блоком контроля герметичности. Параметры подключения: Rp 2.

Регулирование мощности

Газовая горелка работает в двухступенчатом прогрессивном режиме. Переход между малым и большим горением происходит плавно. После запуска горелка работает на 1-й ступени, через несколько секунд активируется 2-ступенчатый режим и горелка, под управлением внешнего термостата, увеличивает или уменьшает мощность.

Преимущества:

• эффективное горение, низкие выбросы NОx,
• решение различных задач теплоснабжения, широкий диапазон регулирования,
• легкая адаптация под конструкцию конкретного котла,
• производительный вентилятор, подача воздуха под стабильным, достаточным давлением,
• комплектация компактной газовой рампой с устройством контроля герметичности,
• продуманная эргономика, удобство настройки, эксплуатации и техобслуживания.

Рабочее помещение

Газовая горелка рассчитана на эксплуатацию в закрытом вентилируемом помещении. В рабочей зоне не допускаются скопления пыли, застой воздуха, повышенная влажность, размещение взрывоопасных и легковоспламеняющихся предметов и веществ.
